图像传感器技术:视频监控系统的核心

点击:6347 日期:2015.06.12
【摘要】视频监控系统的核心部分就是图像传感技术,目前,监控摄像机的图像传感器正逐渐从传统的CCD向CMOS转变。这两种传感器各有长短,但,CMOS的缺点渐渐减少。CMOS图像传感器低成本、高集成度、读取速度快、耗电量低、成像质量的快速提升,使得CMOS取代CCD将成为必然。

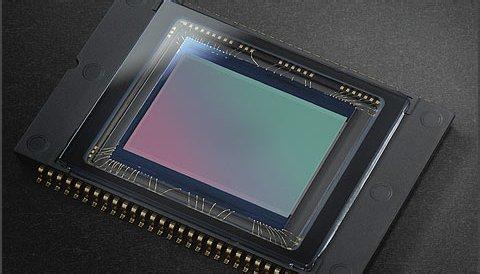

目前,监控摄像机的图像传感器正逐渐从传统的CCD向CMOS转变

我们都知道,视频监控系统中很重要的步奏就是前端采集,监控摄像机作为数据采集的重要设备,在整个视频监控系统中起着重要的作用。图像传感器就是决定监控摄像机采集质量好坏的重要因素。

视频监控系统的核心部分就是图像传感技术,目前,监控摄像机的图像传感器正逐渐从传统的CCD向CMOS转变。这两种传感器各有长短,但一直以来,CMOS传感器的缺点渐渐减少。CMOS图像传感器低成本、高集成度为其主要特点,图像质量已不输于CCD。与基于CCD的探头相比,CMOS探头的 集成度更高,因为CMOS传感器集成了许多外围处理功能,所需器件比CCD探头少,且CMOS探头的功耗要低得多。从整个系统来看,CMOS传感器可将成本大大降低。

图像传感器技术:视频监控系统的核心

CMOS传感器与CCD传感器的比较

CCD(ChargeCoupledDevice),即“电荷耦合器件”,以百万像素为单位。数码相机规格中的多少百万像素,指的就是CCD的分辨 率。CCD是一种感光半导体芯片,用于捕捉图形,广泛运用于扫描仪、复印机以及无胶片相机等设备。与胶卷的原理相似,光线穿过一个镜头,将图形信息投射到 CCD上。但与胶卷不同的是,CCD既没有能力记录图形数据,也没有能力永久保存下来,甚至不具备“曝光”能力。所有图形数据都会不停留地送入一个“模- 数”转换器,一个信号处理器以及一个存储设备(比如内存芯片或内存卡)。CCD有各式各样的尺寸和形状,最大的有2×2平方英寸。1970美国贝尔实验室 发明了CCD。二十年后,人们利用这一技术制造了数码相机,将影像处理行业推进到一个全新领域。

CMOS(ComplementaryMetalOxideSemiconductor),即“互补金属氧化物半导体”。它是计算机系统内一种重要的芯片,保存了系统引导所需的大量资料。有人发现,将CMOS加工也可以作为数码相机中的感光传感器,其便于大规模生产和成本低廉的特性是商家们梦寐以求的。

从技术的角度比较,CCD与CMOS有如下四个方面的不同:

  1. 信息读取方式:CCD电荷耦合器存储的电荷信息,需在同步信号控制下一位一位地实施转移后读取,电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合,整个电路较为复杂。CMOS光电传感器经光电转换后直接产生电流(或电压)信号,信号读取十分简单。
  2. 速度:CCD电荷耦合器需在同步时钟的控制下,以行为单位一位一位地输出信息,速度较慢;而CMOS光电传感器采集光信号的同时就可以取出电信号,还能同时处理各单元的图像信息,速度比CCD电荷耦合器快很多。
  3. 电源及耗电量:CCD电荷耦合器大多需要三组电源供电,耗电量较大;CMOS光电传感器只需使用一个电源,耗电量非常小,仅为CCD电荷耦合器的1/8到1/10,CMOS光电传感器在节能方面具有很大优势。
  4. 成像质量:CCD电荷耦合器制作技术起步早,技术成熟,采用PN结或二氧化硅(SiO2)隔离层隔离噪声, 成像质量相对CMOS光电传感器有一定优势。由于CMOS光电传感器集成度高,各光电传感元件、电路之间距离很近,相互之间的光、电、磁干扰较严重,噪声对图像质量影响很大,使CMOS光电传感器很长一段时间无法进入实用。近年,随着CMOS电路消噪技术的不断发展,为生产高密度优质的CMOS图像传感器提供了良好的条件。

CMOS传感器与CCD传感器商业应用

目前,CCD技术主要掌握在索尼、佳能、奥林巴斯等几大厂商手中。主流的数码相机均采用CCD作为光敏传感器件,像素数一般为三百万左右。其制造工艺复杂,功耗大,成本较高。未来,采用CCD传感器的数码相机将继续朝着提高像素数,增加拍摄功能,提高照片质量的方向发展,力争在各项指标上早日达到传统 相机的标准。

采用CMOS传感器的数码相机一般低于130万像素,主要面向以家庭、个人用户为主的低端市场。其时尚化、多功能、价格低的优势受到了普通消费者的欢 迎。国内的数码相机厂商对CMOS数码相机倾注了极高的热情,包括海鸥、先科、喜马拉雅等先后推出了相应产品。CMOS可塑性较高,未来除了数码相机之 外,将在传真机、扫描仪、数字摄像机、安全侦测系统等方面得到广泛应用。目前市场上CMOS产品不多,但在美国,包括Intel、ATI在内的多家公司都 在积极研发相关产品。今年7月,欧洲的独立半导体研究机构IMEC公布了两个有关CMOS的研发项目,其中探索CMOS技术极限的 “Advanced Device Implementation Program”,其目标是确立国际半导体技术规划(ITRS)的最新版本,并提出面向 60nm~30nm的技术。
