1. 适用范围
   CIPA标准DC-003(2003)(以下简称本标准)适用于民用静止照片数码相机以下简称(DSC)。在产品目录等中记载静止照片的分辨率时，采用本标准规定的测量方法。
2. 引用标准及文件
   在本标准中引用下列标准，它们将购成本标准规定的一部分。这些引用标准都适用其最新版本(含追加内容)。
   ISO12233：2000 Photography-Electronic still-picture cameras - resolutionmeasurements
   ISO7589：2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
3. 术语及定义
   a) 分辨率resolution
   除锯齿外，可分辨精细图案的极限。以画面每单位高度的条数来表示。
   b) 锯齿aliasing
   采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。
4. 测试图表

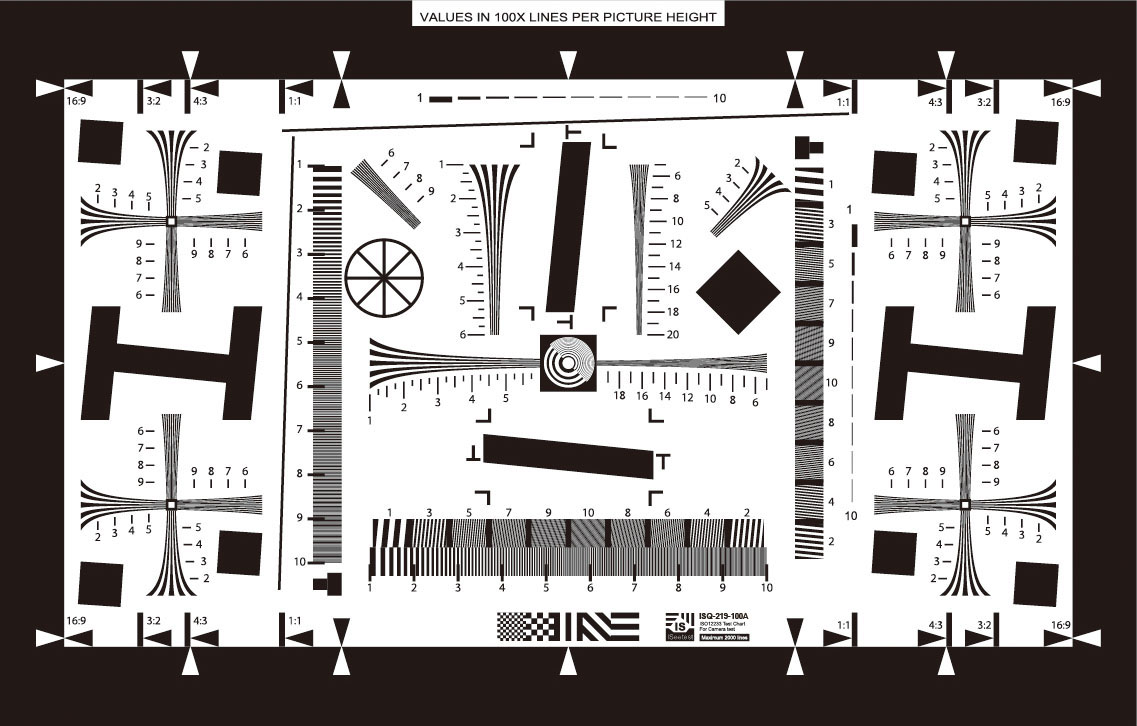

   4.1 ISO12233分辨率测试卡
   本标准以12233为基础,测试图表也直接利用ISO12233用图表。ISO图表中包含各种样式，本标准(视觉分辨率)主要使用其中的水平方向J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD等样式。
   使用ISO图表时，不一定直接使用该图表。也可以剪出必须的部分，并经过重新拼接排列后使用。
   4.2 ISO图表中所记载数字的含义
   摄影时让图表的有效高度正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定.
   4.3 ISO图表以外的图表
   也可自己制作并使用与ISO图表相同的图表。此时必须满足ISO12233中规定的如下事项。
   a) 白底部分的反射率Rmax与大面积黑色部分的反射率Rmin之比为80>Rmax>Rmin>40。
   b) 各个图案的位置精度相对所规定位置为0.2mm(画面高度的+-0.1%)。
   c) 线宽为+-5%。
   d) 双曲线图案K1、K2的最细部分(的白色部分和黑色部分)的反射率比Rmax/Rmin为18以上。但这仅为“推荐”水平(ISO12233的AnnexB)。
   也可使用透过型图表。此时上述项目的反射率应解释成透过率。使用透过型图表时，用扩散光进行照明。无过是反射型还是透过型，评估用图案必须呈中性分光特性。

ISO12233分辨率测试卡包含了3种分辨率测试方式，如下图所示：

1. SFR测试
2. MTF测试（频率线测试）
3. TVLine测试（楔形线测试）

SFR测试必须用软件测试，这里就不做过多的讲解；频率线测试用肉眼观察即可。如下图：

我这里主要说明一下楔形线测试。

楔形线测试的优点：

1. 非常直观，用肉眼就可以观察；
2. 对测试要求相对SFR较低；
3. 数据覆盖面大，比频率线测试精确；
4. 可以用软件辅助测试，得到更为精确的数据。

现在我来说怎么使用楔形线；

首先，我们需要强调一下ISO12233测试卡的拍摄取景区域，这个非常重要。

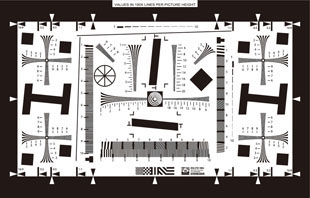

正确的取景应该是这样的：

然后，我们需要选取楔形线进行分析；

选取楔形线方法是：楔形线的一端能够区分黑白线，一端无法区分黑白线；如图：

最后，怎么根据楔形线得出分辨率的值；

1. 肉眼看



   如图，我们可以看出该图的黑白线能够分清的部位是4.25左右；因为ISO12233测试卡的标度是100X的；所以这里得出的测试结果就是425线。
2. iSeetest自动分析

   如下图：



   得出的测试结果是421线。
3. iSeetest手动分析

   看下图，



   标好位置过后点测试；



   得出的测试结果是418线。
可以看出，三种测试值是非常相近的，但是会有一定误差，像这样的误差是在允许范围内的。
