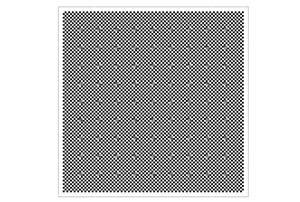

高精度玻璃二维码棋盘格标定板
热度：2476 上市日期：2024.04.02

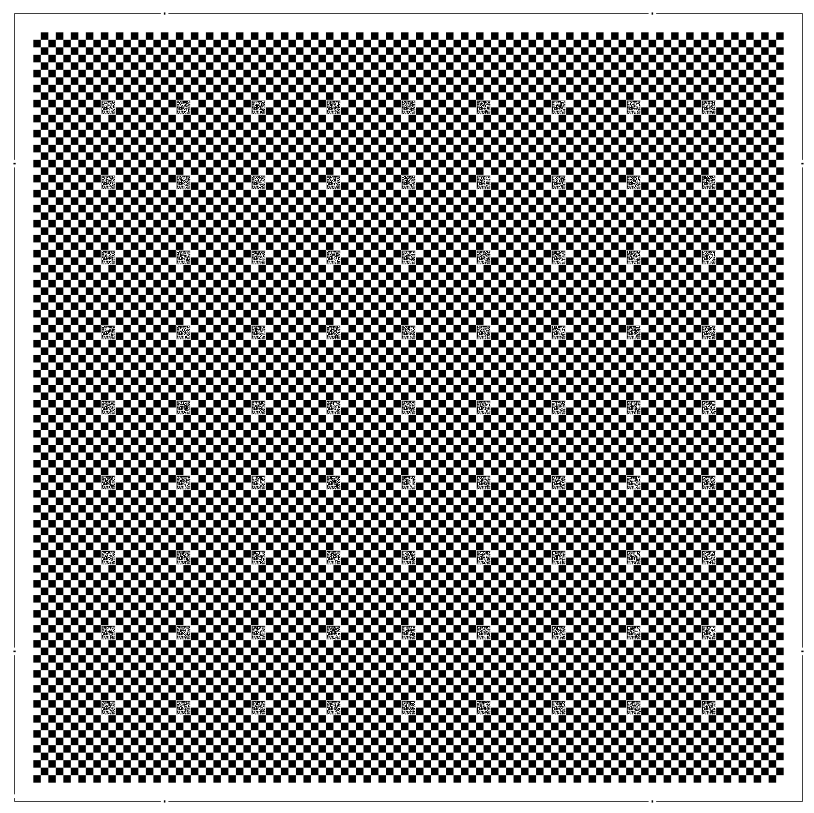

该系列二维码棋盘格标定板采用玻璃光刻工艺，精度1μm，标准厚度2.3mm，可用于康耐视visionPro软件标定。
型号说明
| 型号 | 格子 | 外观尺寸 | 图像区域 | 材料 |
|---|---|---|---|---|
| ISQ-2.3B-55_55-50_50-MA-0.5_0.5 | 0.5mm | 55*55*2.3(mm) | 50x50(mm) | 光学玻璃（进口） |
| ISQ-2.3B-105_105-100_100-MA-1_1 | 1mm | 105*105*2.3(mm) | 100x100(mm) | 光学玻璃（进口） |
使用说明
在Cognex的VisionPro软件中进行二维码棋盘格标定板的标定，可以通过以下步骤实现：
- 创建标定板图像：首先，您需要准备一个包含二维码和棋盘格的标定板图像。确保二维码和棋盘格都清晰可见。
- 导入标定板图像：在VisionPro软件中，导入您准备好的标定板图像。您可以使用“File” -> “Open Image”来打开图像文件。
- 创建标定板工具：在VisionPro软件中，使用“Create Tool” -> “Calibration” -> “Calibration Pattern”来创建一个标定板工具。选择“Checkerboard with 2D codes”选项。
- 设置标定板参数：在标定板工具的属性中，您可以设置二维码的类型、大小和布局，以及棋盘格的大小和布局。确保参数设置与您的标定板图像匹配。
- 运行标定板工具：将创建的标定板工具应用到导入的标定板图像上，然后运行工具以检测并识别二维码和棋盘格。
- 获取标定结果：标定板工具会输出检测到的二维码和棋盘格的位置信息。您可以查看这些信息以确认标定板被正确识别。
- 保存标定结果：一旦确认标定板被正确识别，您可以保存标定结果，其中包括二维码和棋盘格的位置信息。
