视场角测试卡

热度：18143 上市日期：2024.03.07

视场角的大小决定了摄像头能够拍摄的视野范围，视场角测试图可以分析一个摄像头的镜头是否能满足所需视场角。

视场角的概念：在光学仪器中，以光学仪器的镜头为顶点，以被测目标的物像可通过镜头的最大范围的两条边缘构成的夹角，称为视场角。如图一。视场角的大小决定了光学仪器的视野范围，视场角越大，视野就越大，光学倍率就越小。通俗地说，目标物体超过这个角就不会被收在镜头里。视场角的FOV其与焦距的关系如下h = f*tan\[Theta] 像高 = EFL*tan (半FOV)

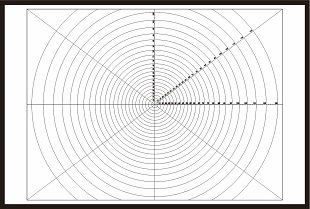

视场角测试图纸可以测试摄像机视野大小是否满足要求，图示所展视场角可以测试90度以下所有规格，此规格的拍摄距离为50cm，如果需要测试广角视场角，可根据需要来制作规格。
