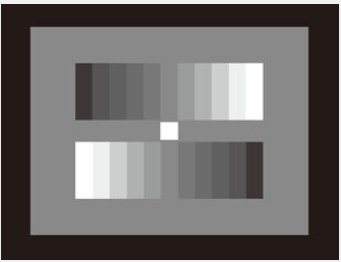

11阶灰度测试卡
热度：11652 上市日期：2019.03.21
11阶灰度测试卡是一种常用的透射式摄像头测试卡，主要用于测试灰阶的测试卡；该卡配合透射式灯箱使用，在监控摄像头测试领域应用广泛。
产品说明
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 背景 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

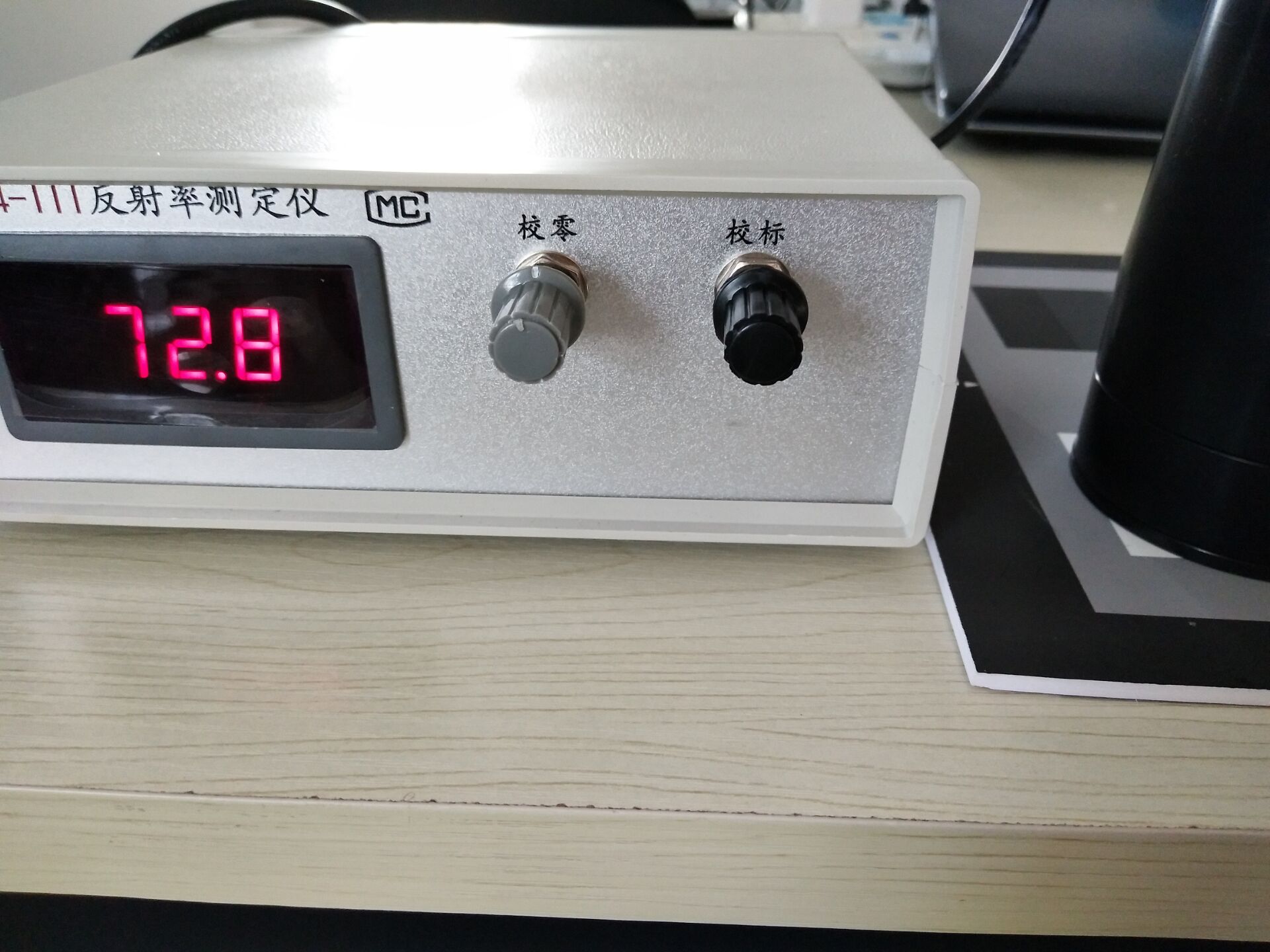

| 反射率 | 92.1% | 72.8% | 56.6% | 50.1% | 37.7% | 29.3% | 22.2% | 14.7% | 9.5% | 6.5% | 4.6% | 18.0% |
产品使用
- 测试工具：透射式灰阶卡、可调照度透射式摄像头测试灯箱
-

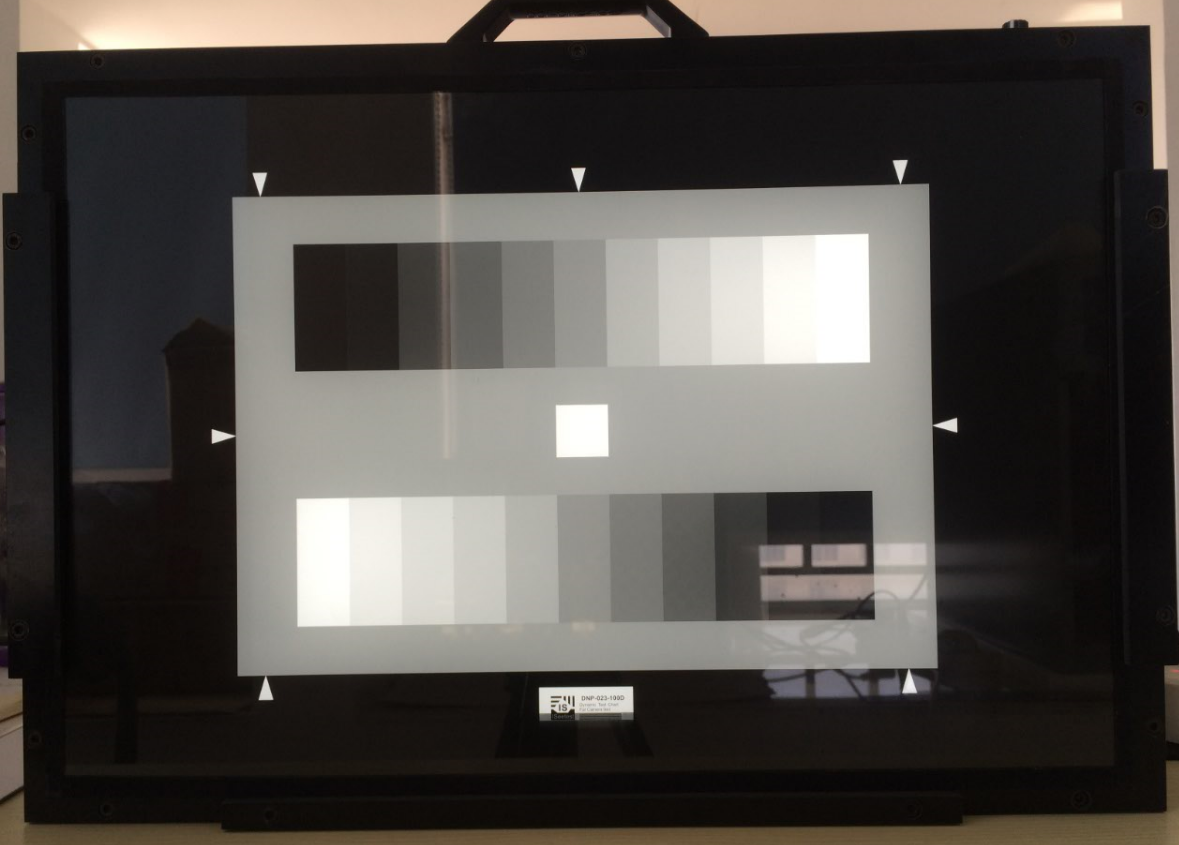

测试方法：将透射式灰阶卡插入卡槽中，插入可调照度投射式摄像头测试灯箱卡槽中，调整合适光照强度（1000 lux）进行拍摄。拍摄距离无限制，充满屏幕3/4即可。
-

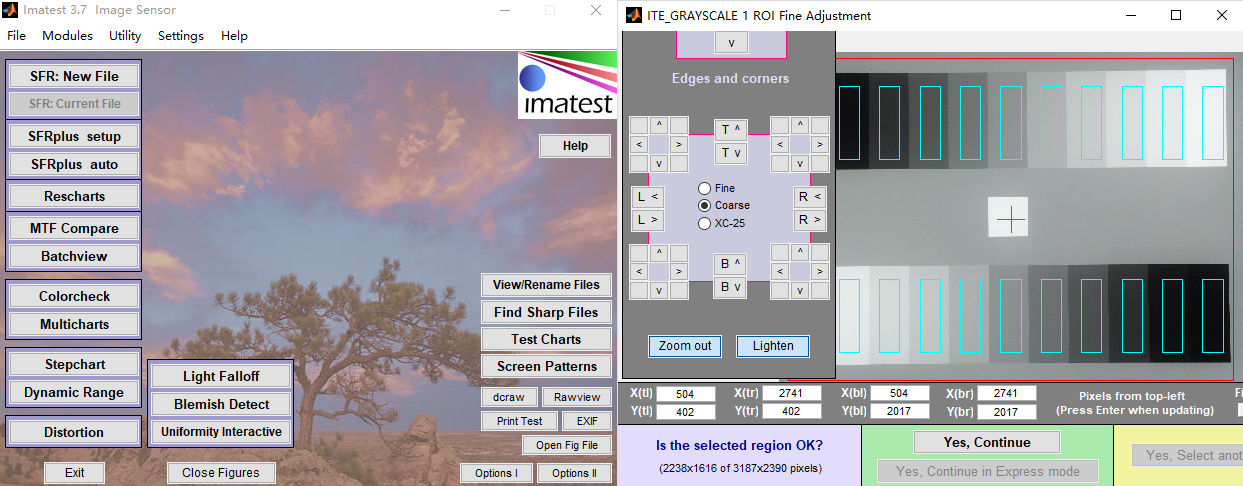

将拍摄图片导入imatest软件中分析。
-

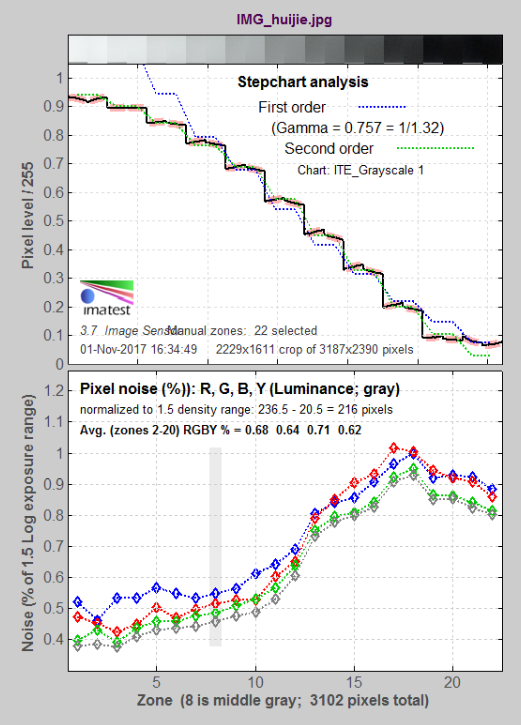

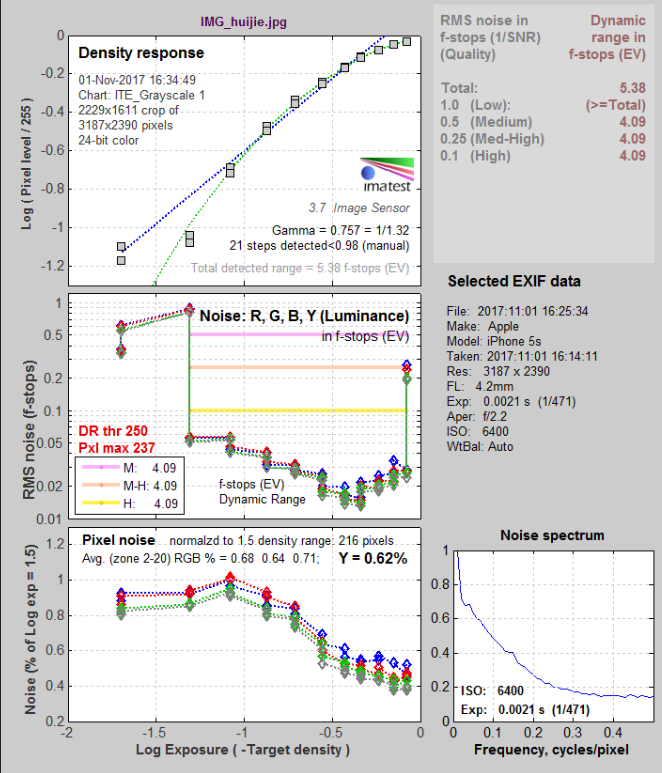

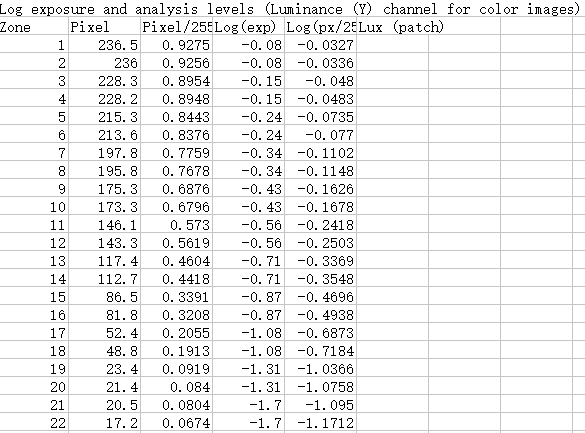

得出灰阶分辨率、灰阶对比度、信噪比数值
- 灰阶分辨率：10阶（计算公式N-（n+1）>8 ) 对比度（236.5-20.5)÷255×100%=84.7% 信噪比SNR_BW： (dB; RGBY) 42.1 42.5 41.9 42.7
