ISO12233分辨率测试卡下载
热度：32002 上市日期：2015.06.09

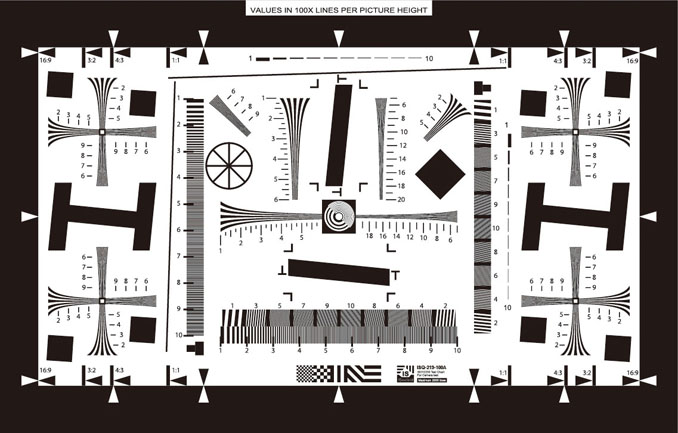

ISO12233分辨率测试卡（2000线）（ISO12233 Resolution Test chart）是标准测试图卡，可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试；这里提供免费的图纸下载。
使用帮助
ISO12233分辨率测试卡包含了3种分辨率测试方式，如下图所示：
- SFR测试
- MTF测试（频率线测试）
- TVLine测试（楔形线测试）
SFR测试必须用软件测试，这里就不做过多的讲解；频率线测试用肉眼观察即可。如下图：
我这里主要说明一下楔形线测试。
楔形线测试的优点：
- 非常直观，用肉眼就可以观察；
- 对测试要求相对SFR较低；
- 数据覆盖面大，比频率线测试精确；
- 可以用软件辅助测试，得到更为精确的数据。
现在我来说怎么使用楔形线；
首先，我们需要强调一下ISO12233测试卡的拍摄取景区域，这个非常重要。
正确的取景应该是这样的：
然后，我们需要选取楔形线进行分析；
选取楔形线方法是：楔形线的一端能够区分黑白线，一端无法区分黑白线；如图：
最后，怎么根据楔形线得出分辨率的值；
-
肉眼看
如图，我们可以看出该图的黑白线能够分清的部位是4.25左右；因为ISO12233测试卡的标度是100X的；所以这里得出的测试结果就是425线。
-
iSeetest自动分析
如下图：
得出的测试结果是421线。
-
iSeetest手动分析
看下图，
标好位置过后点测试；
得出的测试结果是418线。
可以看出，三种测试值是非常相近的，但是会有一定误差，像这样的误差是在允许范围内的。
